建筑隔震支座
建筑隔震橡膠支座是世界上應用最廣泛，技術最成熟的隔震裝置。它通過在建筑物的基底部或某個位置放置隔震裝置，形成隔震層，把上部結構與下部基礎脫離，以此來隔離或耗散地震能量，避免或減少地震能量向上結構傳輸，有效地保障上部結構及其內部人員、設備的安全，不影響室內設備的正常運轉。
應用橡膠隔震技術比傳統的抗震技術更加安全、可靠、經濟。傳統的抗震技術主要特點是“抗”，建筑的基礎和地基牢固地聯結在一起，由于地震震動的發生，引起上部結構運動，當超過材料的承載力時就會使建筑物的裝修、內部設備受到很大的破壞；隔震技術通過各鎮曾發揮“隔”的作用，使上部結構與下部基礎脫離，隔震層剛度小，可有效減少地震反應70-90%，相當于降低地震烈度1-2度，并且節省工程造價5-20%，被廣泛應用于生命線工程、重點建設項目和普通房屋建筑，除新建工程外，還廣泛應用于舊建筑物的改良加固，被認為是抗震技術的一次重大飛躍。
建筑隔震橡膠支座的構造
建筑隔震橡膠支座由多層橡膠和多層鋼板或其它材料交替重疊組合而成。對應不同建筑、橋梁的要求隔震橡膠支座可以有不同的疊層結構、制造工藝和配方設計，以滿足所需要的垂直剛度、側向變形、阻尼、耐久性等性能要求，并保證具有不少于80年的使用壽命。同時，應用于工程的建筑隔震橡膠支座的結構設計應滿足國家和行業相關規范、規程和標準的要求。
適用范圍
基礎隔震技術的應用范圍很廣泛，對于重要建筑和生命線工程來說，通過采用隔震技術，提高了結構的抗震能力，在地震災害發生時，可有效地發揮其“生命線”功效（如醫院，消防指揮中心），保證其正常工作；將隔震技術用于放置貴重設備、儀器、產品的車間、倉庫，可避免設備、產品遭受破壞；用于橋梁，可防止由地震災害引起交通中斷；用于博物館，可使那些無價珍寶免遭震災；用于核電站，不致因地震引起核泄漏；用于那些有歷史價值的古建筑的加固修復，可更有效地保持建筑的原有風貌。
隔震支座設計

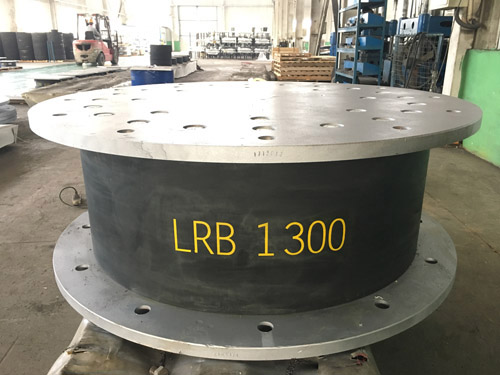

在框架結構每根柱下布置一個隔震支座，對應長期設計荷載小的柱布置彈性滑板支座，因剪力墻在大震時會出現拉應力，故剪力墻下布置橡膠支座，隔震層最大變形由橡膠隔震支座確定，鉛芯支座主要布置在隔震層外圍以增加隔震結構抗扭性能。結構的偏心率可通過合理布置鉛芯支座位置得到控制。

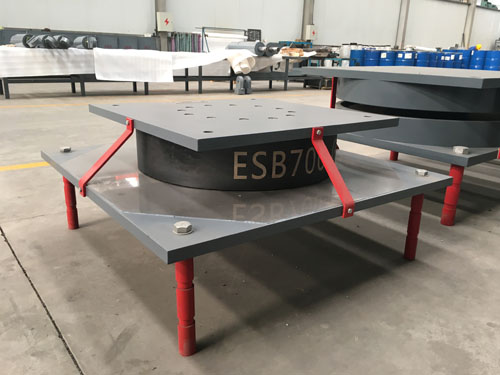

彈性滑板支座結構包括橡膠支座，四氟板和不銹鋼板，為彈性體與摩擦型串聯形式，其工作原理為：地震時橡膠支座提供初始剛度，當支座克服靜摩擦力后四氟板直徑為300mm，四氟板最大設計面壓為20MPa。在豎向壓力1400kN作用下，四氟板與不銹鋼板面之間加磚脂汕潤滑情況下水平摩擦系數為0.6%，四氟板余不銹鋼板面之間不添加潤滑劑情況下水平摩擦系數為4%，屈服前剛度4.25KN/mm。為考察潤滑劑在長期試用下的性能，該工程彈性滑板支座上述兩種形式都予以采用。
為控制使用支座的質量，安裝前對全部支座進行了檢測，橡膠支座的測試內容包括豎向剛度，剪切變形100%水平剛度和屈服力。
|
